sâmbătă, 25 august 2012
duminică, 19 august 2012
Construieste singur un solar/sera...(5)
Intr-un mod similar cu metoda de trasare a colturilor dreptunghiului pe teren prezentata in gif-ul animat din episodul 4 , ne pregatim sa marcam colturile dreptunghiului ABCD .
fig 5-1
Dar pentru ca e mai dificil de luat o raza de 12 ,respectiv 13,41 metri ,.vom trasa mai intai colturile dreptunghiului CEFD ,care are laturile de 6 respectiv 4 metri iar diagonala de 7,21 m,dimensiuni ce pot fi masurate/trasate sensibil mai usor .
Rolul deschiderii compasului il va avea panglica metalica a unei rulete de 10 metri , aceasta nefiind elastica , va pastra constanta raza arcelor cu conditia , binenteles , sa fie bine intinsa .
Varful " compasului " poate fi orice tija ascutita de metal ,un tarus sau orice obiect care poate fi infipt in pamant .
Varful "creionului" poate fi de asemeni orice obiect care poate lasa urme pe pamant .
Ambele , si "varful " si "creionul" vor fi ferm fixate/tinute in punctele de pe banda ruletei ce reprezinta originea arcului respectiv lungimea razei acestuia .
Trasarea se va face intr-un plan cat mai orizontal cu putinta.
Dupa ce ne-am asigurat ca am obtinut un unghi de 90 de grade ( sexagesimale ) in punctul C , vom repeta operatiunile pentru a obtine si in punctul D un unghi drept . Vom obtine in acest mod paralelismul segmentelor CE si DF .In fig 5-2 am ilustrat trasarea pe teren a perpendicularei DF pe CD .
fig 5-2
In acest mod am obtinut colturile dreptunghiului CEFD pe teren . Pentru a trasa si colturile A si B nu mai trebuie decat sa prelungim laturile CE si DF cu distanta necesara pana la cei 12 metri .
Pentru aceasta ne va fi necesara o ruleta de teren , de 30 -50 de metri ,care de obicei are panglica de fibra de sticla .Punem punctul 0 al ruletei in punctul C si intindem ruleta pana la distanta dorita , anume 12 metri avand grija sa trecem si prin punctul E astfel incat linia sa fie cat mai dreapta si nu franta in E .
Pentru mai multa precizie , vom cauta ca si segmentele CA (lungimea) si DA (diagonala) sa se intalneasca in acelasi punct din teren .
Repetam operatiunea si pentru latura DB , cu verificarea cuvenita a diagonalei CB .
Cu rabdare si ajustari ale pozitiei "creionului" pe arcele trasate ,vom obtine intersectiile necesare in punctele de interes A si B .
( ...va urma episodul 6 )
Dar pentru ca e mai dificil de luat o raza de 12 ,respectiv 13,41 metri ,.vom trasa mai intai colturile dreptunghiului CEFD ,care are laturile de 6 respectiv 4 metri iar diagonala de 7,21 m,dimensiuni ce pot fi masurate/trasate sensibil mai usor .
Rolul deschiderii compasului il va avea panglica metalica a unei rulete de 10 metri , aceasta nefiind elastica , va pastra constanta raza arcelor cu conditia , binenteles , sa fie bine intinsa .
Varful " compasului " poate fi orice tija ascutita de metal ,un tarus sau orice obiect care poate fi infipt in pamant .
Varful "creionului" poate fi de asemeni orice obiect care poate lasa urme pe pamant .
Ambele , si "varful " si "creionul" vor fi ferm fixate/tinute in punctele de pe banda ruletei ce reprezinta originea arcului respectiv lungimea razei acestuia .
Trasarea se va face intr-un plan cat mai orizontal cu putinta.
Dupa ce ne-am asigurat ca am obtinut un unghi de 90 de grade ( sexagesimale ) in punctul C , vom repeta operatiunile pentru a obtine si in punctul D un unghi drept . Vom obtine in acest mod paralelismul segmentelor CE si DF .In fig 5-2 am ilustrat trasarea pe teren a perpendicularei DF pe CD .
fig 5-2
In acest mod am obtinut colturile dreptunghiului CEFD pe teren . Pentru a trasa si colturile A si B nu mai trebuie decat sa prelungim laturile CE si DF cu distanta necesara pana la cei 12 metri .
Pentru aceasta ne va fi necesara o ruleta de teren , de 30 -50 de metri ,care de obicei are panglica de fibra de sticla .Punem punctul 0 al ruletei in punctul C si intindem ruleta pana la distanta dorita , anume 12 metri avand grija sa trecem si prin punctul E astfel incat linia sa fie cat mai dreapta si nu franta in E .
Pentru mai multa precizie , vom cauta ca si segmentele CA (lungimea) si DA (diagonala) sa se intalneasca in acelasi punct din teren .
Repetam operatiunea si pentru latura DB , cu verificarea cuvenita a diagonalei CB .
Cu rabdare si ajustari ale pozitiei "creionului" pe arcele trasate ,vom obtine intersectiile necesare in punctele de interes A si B .
( ...va urma episodul 6 )
vineri, 17 august 2012
Construieste singur un solar/sera...( 4 ) -trasare unghi drept pe teren
Dupa ce am desenat pe hartie dreptunghiul cu laturile de 6 respectiv 12 centimetri , folosind metoda descrisa in episodul 3 , sa marcam pe teren colturile unui dreptunghi cu laturile de l = 60 si L = 120 , cu diagonala calculata d = 134,1 centimetri .
Rolul deschiderii compasului il va avea panglica metalica a ruletei .
l = 60
L = 120
d = 134,1
...si un gif animat
( ...va urma episodul 5)
sâmbătă, 11 august 2012
Foto macro... O trompiţa de nectar ...
Curaj nebun , foame mare sau ... poate vederea slaba l-a facut sa ignore camera care il filma de la o bataie de aripa ...
Construieste singur un solar/sera ...( 3 ) - trasare unghi drept
Inainte de a trece la trasarea pe teren a dreptunghiului de 6 x 12 metri , sa facem mai intai un exercitiu pe hartie , anume sa trasam un unghi drept ( 90 de grade ) intre doua laturi date si nu oricum ,ci folosind DOAR o rigla si un compas . Mai exact , sa trasam perpendicular lungimea unui dreptunghi pe latimea aceastuia ( fig 3-1 ).
fig 3-1
Stabilim ce dimensiuni dorim pentru latime si lungime . Notam cu L valoarea lungimii si cu l valoarea latimii ,prin definitie latimea dreptunghiului va fi mai mica decat lungimea acestuia .
Calculam mai intai ce diagonala va avea dreptunghiul nostru folosind relatia despre care am vorbit aici .
Trasam cu ajutorul riglei un segment CD de lungime l ( centimetri ) Luam compasul si il deschidem cu o distanta egala cu lungimea dreptunghiului , punem apoi varful in capatul C al segmentului CD si trasam un arc de cerc .
Luam apoi in deschiderea compasului o distanta egala cu diagonala pe care am obtinut-o din calculul anterior , punem varful compasului in capatul D al segmentului CD si trasam de aceeasi parte un arc de cerc astfel incat sa intersecteze arcul trasat mai devreme .
Am obtinut un punct de intersectie pe care il vom nota cu A . Unim punctul C cu punctul A cu un segment care se va dovedi a fi perpendicular pe segmentul CD si egal cu lungimea noastra L .
In acest mod am obtinut un unghi drept in punctul C ,sau altfel spus ,am trasat un segment perpendicular pe un altul , ambele de lungimi date .
In mod similar se obtine si unghiul drept din varful D al dreptunghiului din fig 3-2 .
fig 3-2
Propun ca exercitiu trasarea unui dreptunghi cu laturile de 6 respectiv 12 centimetri folosind doar o rigla gradata si un compas precum si o previzualizare a ceea ce urmeaza a fi facut pe teren .
fig 3-3
fig 3-4
( va urma ...episodul 4)
fig 3-1
Stabilim ce dimensiuni dorim pentru latime si lungime . Notam cu L valoarea lungimii si cu l valoarea latimii ,prin definitie latimea dreptunghiului va fi mai mica decat lungimea acestuia .
Calculam mai intai ce diagonala va avea dreptunghiul nostru folosind relatia despre care am vorbit aici .
Trasam cu ajutorul riglei un segment CD de lungime l ( centimetri ) Luam compasul si il deschidem cu o distanta egala cu lungimea dreptunghiului , punem apoi varful in capatul C al segmentului CD si trasam un arc de cerc .
Luam apoi in deschiderea compasului o distanta egala cu diagonala pe care am obtinut-o din calculul anterior , punem varful compasului in capatul D al segmentului CD si trasam de aceeasi parte un arc de cerc astfel incat sa intersecteze arcul trasat mai devreme .
Am obtinut un punct de intersectie pe care il vom nota cu A . Unim punctul C cu punctul A cu un segment care se va dovedi a fi perpendicular pe segmentul CD si egal cu lungimea noastra L .
In acest mod am obtinut un unghi drept in punctul C ,sau altfel spus ,am trasat un segment perpendicular pe un altul , ambele de lungimi date .
In mod similar se obtine si unghiul drept din varful D al dreptunghiului din fig 3-2 .
fig 3-2
Propun ca exercitiu trasarea unui dreptunghi cu laturile de 6 respectiv 12 centimetri folosind doar o rigla gradata si un compas precum si o previzualizare a ceea ce urmeaza a fi facut pe teren .
fig 3-3
fig 3-4
( va urma ...episodul 4)
joi, 9 august 2012
Furtunul de nivel...

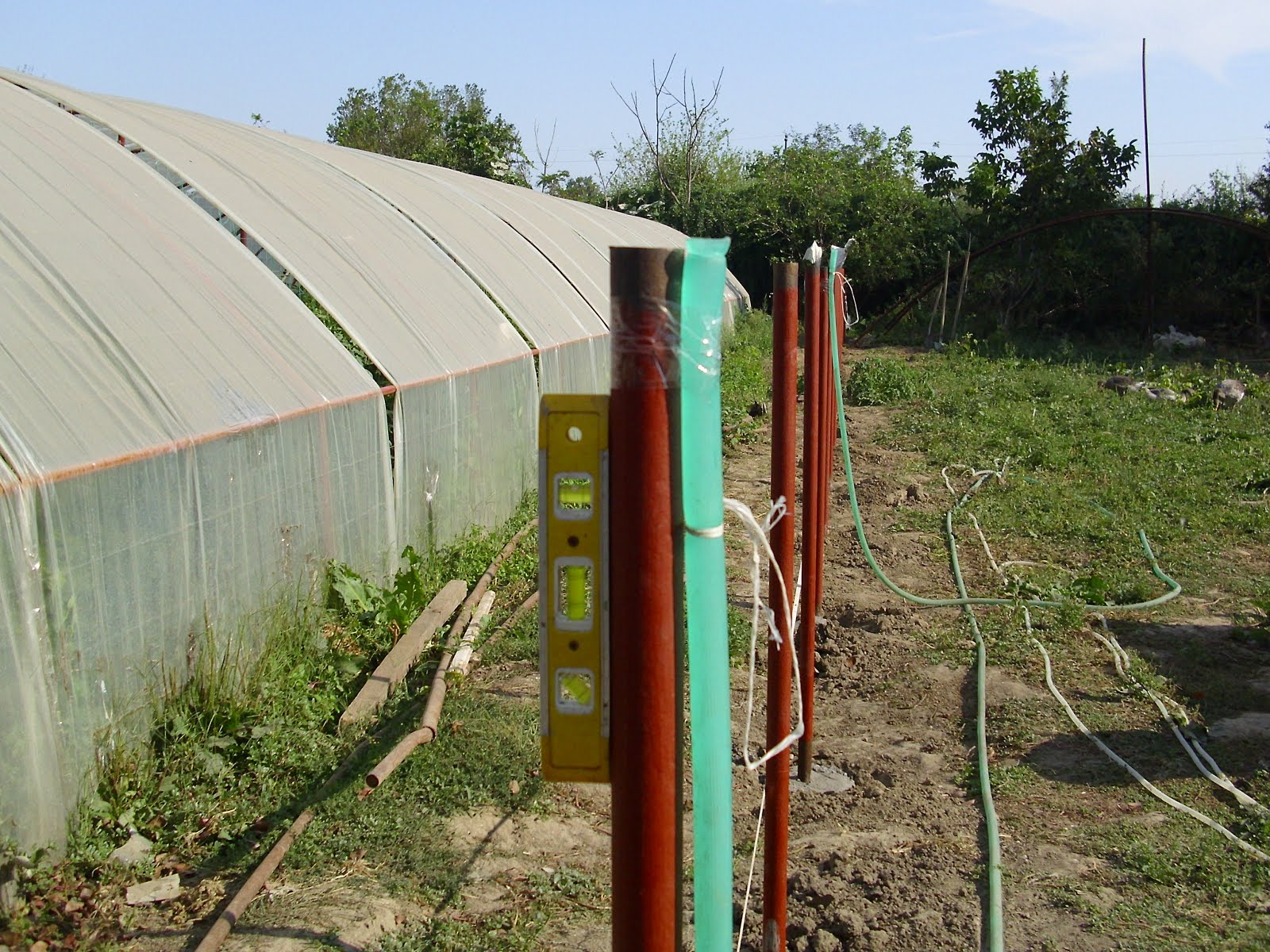

Un alt instrument simplu care ne asigura orizontalitatea a doua sau mai multe puncte din spatiu. Conform principiului vaselor comunicante , fluidul aflat in cele doua ramuri ale furtunului va fi la acelasi nivel.
.... de la min 1:14 este mai relevanta " functionarea "
.... de la min 1:14 este mai relevanta " functionarea "
Gheruţa ,spaima buruienilor...
Un instrument simplu si ieftin , foarte eficient in afanarea pamantului din jurul radacinilor dar si pentru plivit...
miercuri, 8 august 2012
marți, 7 august 2012
Construieste singur un solar/sera...( 2 )
...Sa presupunem ca avem una din cele doua situatii propuse , anume ,vrem sa construim o minisera-rasadnita de 3 x 4 metri ( fig 2-1 ) sau /si un solar de suprafata nu prea mare de 6 x 12 metri ( fig 2-2 )
fig 2-1
fig 2-2
Asa cum spuneam data trecuta , ne sunt necesare si dimensiunile diagonalelor acestor dreptunghiuri ,iar conform relatiei de calcul prezentate , acestea au 5 respectiv 13,41 metri .
La ce ne folosesc aceste date , anume sa stim ce lungime are diagonala unui dreptunghi ? Ei bine , ele ne sunt necesare la trasarea perpendiculara a lungimii pe latimea dreptunghiului .In cazul in care acestea nu sunt perpendiculare , adica daca laturile sale nu formeaza unghiuri drepte ( de 90 de grade ) ,vom avea un paralelogram oarecare , nu un dreptunghi ( caz particular al paralelogramului ).
( ...va urma episodul 3)
fig 2-1
Asa cum spuneam data trecuta , ne sunt necesare si dimensiunile diagonalelor acestor dreptunghiuri ,iar conform relatiei de calcul prezentate , acestea au 5 respectiv 13,41 metri .
La ce ne folosesc aceste date , anume sa stim ce lungime are diagonala unui dreptunghi ? Ei bine , ele ne sunt necesare la trasarea perpendiculara a lungimii pe latimea dreptunghiului .In cazul in care acestea nu sunt perpendiculare , adica daca laturile sale nu formeaza unghiuri drepte ( de 90 de grade ) ,vom avea un paralelogram oarecare , nu un dreptunghi ( caz particular al paralelogramului ).
( ...va urma episodul 3)
miercuri, 1 august 2012
Vine ploaia...
'' Bine-mi pare
In gradina am o floare
Ploaia o va creste mare ''
Isi mai aminteste cineva poezia din vechile abecedare ?
Atunci , in trecutul nu foarte indepartat ,ploaia chiar putea sa creasca mare o floare...
Astazi ,in conditiile unei poluari tot mai accentuate si a unor schimbari tot mai imprevizibile de clima , ploile actuale pot creea mai multe neplaceri decat beneficii florii...
Asadar , ce e de facut ?...Eu propun sa construim o sera ,un solar pentru floarea noastra... :-)
In postarile ce vor urma , mi-am propus sa prezint cateva informatii utile despre proiectarea si constructia unui solar in care fiecare poate cultiva ce doreste , de la legume la flori ornamentale...
